你是否曾有过这样的经历？看着上海地铁线路图上横平竖直、简洁明了的线路，信心满满地规划了一次“顺路”的行程，结果走出地铁站才发现，两个看似相邻的站点，实际步行距离远得令人绝望。
别怀疑自己的判断力，这很可能不是你的错。因为，上海的地铁图，乃至全世界绝大多数城市的地铁图，都在进行一场公开的、善意的“视觉欺骗”。
这并非设计失误，而是一套传承了近百年、旨在最大化提升信息清晰度的经典设计哲学。今天，我们就来揭开这场“骗局”背后的秘密。
“骗局”的起源
在1930年代以前，包括伦敦地铁在内的早期地铁图，都是严格按照地理比例绘制的。它们就像一张普通地图，精确标注了每条线路的弯曲、每个站点的真实地理位置。
结果呢？

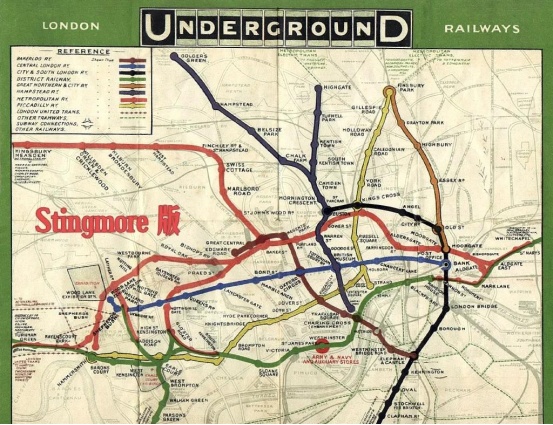

1932年前的伦敦地铁地理地图
线路扭曲，市中心拥挤不堪，市中心区域线路和站点密如蛛网，挤成一团，根本看不清站名；而郊区线路又拉得极长，留出大片空白。这样一张既复杂又占地方的图，对于行色匆匆的乘客来说，几乎无法快速获取关键信息：我该坐哪条线？在哪里换乘？
转机出现在1931年。一位名叫哈利·贝克的英国工程绘图师，提交了一份颠覆性的设计稿。他大胆地抛弃了真实的地理比例和弯曲走向，只保留最核心的三样东西：
1.线路之间的连接关系（拓扑结构）。
2.站点的先后顺序。
3.换乘站点。

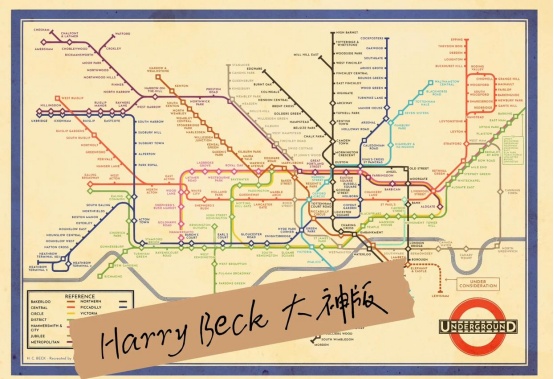

现代拓扑示意图，线路横平竖直，清晰无比
他将所有线路“掰直”，只允许以水平、垂直或45度角的方向延伸，并人为拉大了市中心拥挤区域的站间距，压缩了郊区的站间距。这张图最初被官方以“过于激进”为由拒绝，但一经试印便大受欢迎，因为它前所未有地清晰。
从此，这种被称为 “拓扑示意图” 的设计范式风靡全球，成为现代地铁线路图的标准。
上海地铁图，正是这一经典设计的“优秀学生”。
上海地铁图是如何“骗”你的？
上海地铁图在遵循拓扑示意图基本原则的基础上，也形成了自己的一些特色。它的“欺骗”主要体现在以下几个方面：
STEP
拉直“蜿蜒的巨龙”：
线路走向的抽象化
这是最显著的“欺骗”。地铁在地下或高架穿行时，会因避开建筑桩基、市政管线或顺应道路走向而频繁转弯。但在图上，它们大多被简化成了直线或标准折线。

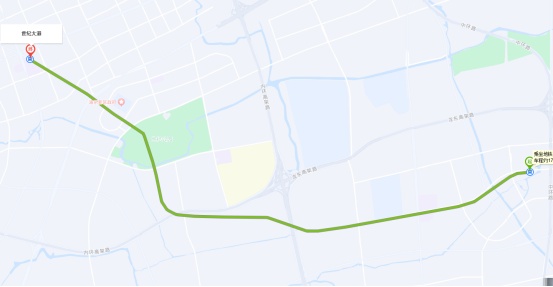

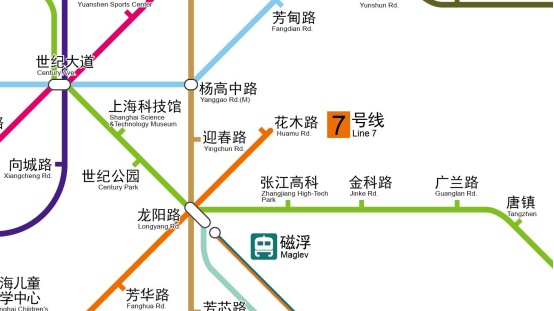

左图为上海地铁2号线在浦东段（广兰路至世纪大道）的导航图，可以看到线路沿华东路、世纪大道等有多处弯曲。而官方线路图中（右图）同一段的呈现，被简化成一条清晰的斜直线。
设计逻辑：消除不必要的视觉噪音，让乘客一眼就能看清线路的起止和大致方向，而不是被复杂的弯道迷惑。
STEP
创造“不存在的中心”：
网络结构的重塑
早期的上海地铁网络规划，确实存在以人民广场为核心的放射状特征。但在拓扑图中，这种“中心感”被进一步强化和美化。通过巧妙的布局，让多条线路在人民广场、世纪大道等枢纽交汇，形成视觉上的锚点，便于快速定位。
STEP
施展“空间魔法”：
比例的扭曲
这是哈利·贝克核心魔法在上海的运用。在客流量巨大、线路交织的市中心（如浦西核心区），站点之间的图示距离被显著拉大，以便塞下密密麻麻的站名和换乘标识。而在线路稀疏的郊区（如16号线沿线），站点间的图示距离则被大幅压缩。
在拓扑图上，人民广场站到南京东路站的图示距离，与16号线野生动物园站到新场站的图示长度相似
但实际地理距离前者仅约1.2公里，后者却近5公里。
STEP
隐藏“遥远的距离”：
换乘通道的“消失”
地图上用一个简洁的换乘符号（如空心圆）标示出换乘站，显得轻松便捷。但它完全隐藏了现实中可能长达数百米、上下数层的换乘通道。
例如，人民广场站站内1号线与2/8号线的换乘，上海火车站站内1号线与3/4号线的换乘，需要长时间的步行。这张图（左图）不会告诉你这些。
为什么我们心甘情愿被“骗”？
既然“骗”了我们这么多，为何我们依然离不开这张图？
因为它的所有“欺骗”，都是为了一个更高的目标：在极短时间内，向乘客传递最有效的出行决策信息。
目标极端明确：它的唯一核心功能就是规划路径。你不需要知道外滩具体在哪个方位，你只需要知道“南京东路”站在2号线上。
降低认知负荷：将复杂的空间地理信息，压缩成简单的节点（车站）和连线（线路）关系。大脑处理起来更快、更省力。
美学与秩序：横平竖直的线条、协调的色彩搭配，带来视觉上的秩序感和舒适感，这本身就能减轻在陌生环境中寻路的焦虑。
它牺牲了地理精度，却成为了城市生活中最高效的沟通工具之一。
上海的地铁图的“骗”，是一种充满智慧的视觉设计，是形式对功能的绝对服从。
下次当你再展开这张缤纷的线路图时，不妨带着一份欣赏的眼光。它用简洁的线条和色彩，将拥有900多公里轨道、500多座车站的超级都市交通血脉，梳理得如此清晰明了。
